UPVC工业管道系统

化工异三通

产品介绍




异三通PN16

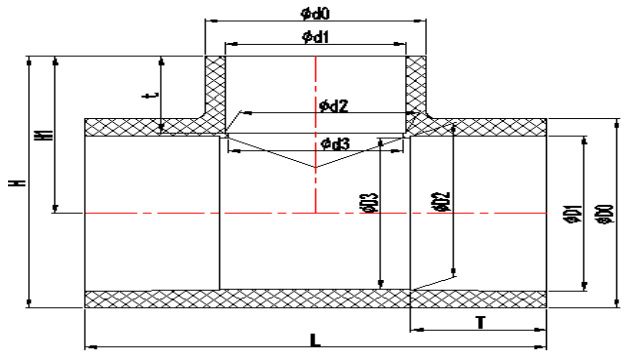

尺寸DN（De） 外形尺寸（mm）
D0 D1 D2 D3 d0 d1 d2 d3 T t H1 H L
20X15(25*20) 31.80  25.25  24.95  23.00  26.30  20.30  19.95  18.00  18.70  16.20  30.20  46.1 60.40
25X15(32*20) 39.90  32.30  31.90  30.00  26.50  20.30  19.95  18.00  22.20  16.20  34.40  54.35 69.00
25X20(32*25) 39.90  32.30  31.90  30.00  31.80  25.30  24.95  23.00  22.20  16.20  36.20  56.15 72.10
32X15(40*20) 49.70  40.35  39.90  38.00  26.40  20.30  19.95  18.00  26.20  16.20  39.00  63.85 75.50
32X20(40*25) 49.70  40.35  39.90  38.00  31.10  25.30  24.95  23.00  26.20  18.70  40.70  65.55 80.60
32X25(40*32) 49.70  40.35  39.90  38.00  39.70  32.30  31.90  30.00  26.20  22.20  43.70  68.55 87.40
40X15(50*20) 61.90  50.35  49.90  48.00  26.30  20.30  19.95  18.00  31.20  16.20  45.20  76.15 85.40
40X20(50*25) 61.90  50.35  49.90  48.00  31.80  25.30  24.95  23.00  31.20  18.70  46.70  77.65 90.20
40X25(50*32) 61.90  50.35  49.90  48.00  39.90  32.30  31.90  30.00  31.20  22.20  49.50  80.45 97.40
40X32(50*40) 61.90  50.35  49.90  48.00  49.30  40.35  39.90  38.00  31.20  26.20  52.70  83.65 65.25
50X15(63*20) 77.90  63.40  62.90  61.00  26.60  20.30  19.95  18.00  37.70  16.20  53.20  92.15 98.25
50X20(63*25) 77.90  63.40  62.90  61.00  31.80  25.30  24.95  23.00  37.70  18.70  54.70  93.65 103.10
50X25(63*32) 77.90  63.40  62.90  61.00  40.00  32.30  31.90  30.00  37.70  22.20  57.20  96.15 110.40
50X32(63*40) 77.90  63.40  62.90  61.00  49.70  40.35  39.90  38.00  37.70  26.20  59.20  98.15 118.40
50X40(63*50) 77.90  63.40  62.90  61.00  61.50  50.35  49.90  48.00  37.70  31.20  64.20  103.15 127.70
65X15(75*20) 91.20  75.40  74.90  70.90  26.30  20.30  19.95  18.00  43.70  16.20  55.20  100.8 140.00
65X20(75*25) 91.20  75.40  74.90  70.90  31.80  25.30  24.95  23.00  43.70  18.70  57.70  103.3 140.00
65X25(75*32) 91.20  75.40  74.90  70.90  39.90  32.30  31.90  23.00  43.70  22.20  61.20  106.8 140.30
65X32(75*40) 91.20  75.40  74.90  70.90  49.70  40.35  39.90  30.00  43.70  26.20  65.20  110.8 140.00
65X40(75*50) 91.20  75.40  74.90  70.90  61.50  50.35  49.90  48.00  43.70  31.20  70.20  115.8 140.00
65X50(75*63) 91.20  75.40  74.90  70.90  77.30  63.40  62.90  61.00  43.70  37.70  77.30  122.9 152.20
80X20(90*25) 107.60  90.50  89.90  85.90  31.80  25.30  24.95  23.00  51.20  18.70  65.20  119 167.80
80X25(90*32) 107.60  90.50  89.90  85.90  39.50  32.30  31.90  23.00  51.20  22.20  68.70  122.5 168.20
80X32(90*40) 107.60  90.50  89.90  85.90  49.50  40.35  39.90  38.00  51.20  26.20  72.70  126.5 168.20
80X40(90*50) 107.60  90.50  89.90  85.90  61.90  50.35  49.90  48.00  51.20  31.20  77.70  131.5 168.00
80X50(90*63) 107.60  90.50  89.90  85.90  77.30  63.40  62.90  61.00  51.20  37.70  84.20  138 168.20
80X65(90*75) 107.60  90.50  89.90  85.90  91.20  75.40  74.90  70.90  51.20  43.70  92.30  146.1 180.70
100X20(110*25) 127.00  110.60  109.90  103.90  31.80  25.30  24.95  23.00  61.20  18.70  74.20  137.7 189.00
100X25(110*32) 127.00  110.60  109.90  103.90  40.10  32.30  31.90  23.00  61.20  22.20  77.70  141.2 190.00
100X32(110*40) 127.00  110.60  109.90  103.90  49.70  40.35  39.90  38.00  61.20  26.20  81.70  145.2 190.50
100X40(110*50) 127.00  110.60  109.90  103.90  61.90  50.35  49.90  48.00  61.20  31.20  86.70  150.2 189.00
100X50(110*63) 127.00  110.60  109.90  103.90  77.30  63.40  62.90  61.00  61.20  37.70  93.20  156.7 190.00
100X65(110*75) 127.00  110.60  109.90  103.90  91.20  75.40  74.90  70.90  61.20  43.70  99.00  162.5 201.50
100X80(110*90) 127.00  110.60  109.90  103.90  107.60  90.50  89.90  85.90  61.20  51.20  110.35  173.85 214.80
De125*110 144.30  125.70  124.90  118.90  127.00  110.60  109.90  103.90  68.70  61.20  127.80  199.95 251.00
125X40(140*50) 161.60  140.75  139.90  133.90  61.60  50.35  49.90  48.00  76.20  31.20  101.70  182.5 247.40
125X50(140*63) 161.60  140.75  139.90  133.90  77.30  63.40  62.90  61.00  76.20  37.70  108.20  189 247.00
125X65(140*75) 161.60  140.75  139.90  133.90  91.20  75.40  74.90  70.90  76.20  43.70  114.00  194.8 248.00
125X80(140*90) 161.60  140.75  139.90  133.90  107.40  90.50  89.90  85.90  76.20  51.20  121.50  202.3 247.00
125X100(140*110) 161.60  140.75  139.90  133.90  127.00  110.60  109.90  103.90  76.20  61.20  136.70  217.5 266.40
De140*125 161.60  140.75  139.90  133.90  144.30  125.70  124.90  118.90  76.20  68.70  142.40  223.2 280.50
150X50(160*63) 184.60  160.80  159.90  153.90  77.70  63.40  62.90  61.00  86.20  37.70  118.20  210.5 286.00
150X65(160*75) 184.60  160.80  159.90  153.90  89.90  75.40  74.90  70.90  86.20  43.70  124.00  216.3 285.00
150X80(160*90) 184.60  160.80  159.90  153.90  107.60  90.50  89.90  85.90  86.20  51.20  131.50  223.8 285.50
150X100(160*110) 184.60  160.80  159.90  153.90  127.30  110.60  109.90  103.90  86.20  61.20  142.50  234.8 286.00
150X125(160*140) 184.60  160.80  159.90  153.90  161.80  140.75  139.90  133.90  86.20  76.20  161.50  253.8 315.50
De180*160 202.60  180.80  180.10  178.50  184.60  160.80  159.90  153.90  97.00  86.20  180.00  281.3 326.00
De200*90 230.50  201.00  199.90  193.50  107.70  90.50  89.90  85.90  106.20  51.20  151.50  266.75 356.50
De200*110 230.50  201.00  199.90  193.50  127.50  110.60  109.90  103.90  106.20  61.20  162.50  277.75 357.00
De200*140 230.50  201.00  199.90  193.50  162.20  140.75  139.90  133.90  106.20  76.20  178.00  293.25 356.50
De200*160 230.50  201.00  199.90  193.50  184.60  160.80  159.90  153.90  106.20  86.20  197.50  312.75 415.50
200X50(225*63) 259.40  226.20  224.90  216.90  77.30  63.40  62.90  61.00  118.70  37.70  149.70  279.4 384.00
200X65(225*75) 259.40  226.20  224.90  216.90  91.20  75.40  74.90  70.90  118.70  43.70  155.50  285.2 384.00
200X80(225*90) 259.40  226.20  224.90  216.90  107.60  90.50  89.90  85.90  118.70  51.20  163.00  292.7 384.00
200X100(225*110) 259.40  226.20  224.90  216.90  127.00  110.60  109.90  103.90  118.70  61.20  174.00  303.7 384.00
200X125(225*140) 259.40  226.20  224.90  216.90  161.90  140.75  139.90  133.90  118.70  76.20  189.50  319.2 384.00
200X150(225*160) 259.40  226.20  224.90  216.90  185.00  160.80  159.90  153.90  118.70  86.20  209.70  339.4 403.00
De225*200 259.40  226.20  224.90  216.90  230.50  201.00  199.90  193.50  118.70  106.20  231.50  361.2 384.00
De250*63 281.10  251.30  249.90  241.90  77.30  63.40  62.90  61.00  132.00  37.70  162.00  302.55 429.50
De250*75 281.10  251.30  249.90  241.90  91.20  75.40  74.90  70.90  132.00  43.70  167.80  308.35  429.50
De250*90 281.10  251.30  249.90  241.90  107.80  90.50  89.90  85.90  132.00  51.20  175.30  315.85  429.50
De250*110 281.10  251.30  249.90  241.90  127.00  110.60  109.90  103.90  132.00  61.20  186.30  326.85  429.50
De250*140 281.10  251.30  249.90  241.90  161.60  140.75  139.90  153.90  132.00  76.20  201.80  342.35  429.50
De250*160 281.10  251.30  249.90  241.90  184.60  160.80  159.90  178.50  132.00  86.20  211.80  352.35  429.50
De250*225 287.90  251.30  249.90  241.90  259.40  226.20  224.90  218.90  132.00  118.70  254.00  397.95  429.50
De280*225 314.80  281.50  279.90  278.00  259.20  226.20  224.90  218.90  147.00  132.00  276.00  433.40  526.50
300X80(315*90) 354.70  316.70  314.90  306.90  107.60  90.50  89.90  85.90  163.70  51.20  198.70  376.05  445.90
300X100(315*110) 354.70  316.70  314.90  306.90  127.00  110.60  109.90  103.90  163.70  61.20  209.70  387.05  600.10
300X125(315*140) 354.70  316.70  314.90  306.90  161.60  140.75  139.90  133.90  163.70  76.20  225.20  402.55  600.10
300X150(315*160) 354.70  316.70  314.90  306.90  184.60  160.80  159.90  153.90  163.70  86.20  235.20  412.55  600.10
De315*200 354.70  316.70  314.90  306.90  230.50  201.00  199.90  193.50  163.70  106.20  268.50  445.85  538.00
300X200(315*225) 354.70  316.70  314.90  306.90  259.40  226.20  224.90  220.90  163.70  118.70  269.20  446.55  600.10
De315*250 354.70  316.70  314.90  306.90  288.60  251.30  249.90  241.90  163.70  132.00  282.00  459.35  644.00
300X250(315*280) 391.00  316.70  314.90  306.90  314.50  281.50  279.90  278.00  163.70  147.00  321.50  517.00  647.00
De355*200 388.00  356.80  355.00  326.00  230.50  201.00  199.90  193.50  184.00  106.20  285.50  478.00  590.50
350X200(355*225) 388.00  356.80  355.00  326.00  259.40  226.20  224.90  216.90  184.00  118.70  298.50  491.60  615.00
350X225(355*250) 388.00  356.80  355.00  326.00  281.10  251.30  249.90  241.90  184.00  132.00  311.50  504.60  639.00
350X300(355*315) 388.00  356.80  400.00  326.00  344.20  316.70  314.90  306.90  184.00  163.70  350.60  544.60  693.00
De400*200 432.70  401.60  400.00  398.50  220.90  200.90  199.85  197.00  107

.00  		208.00  318.60  534.95  623.00
400X225(400*250) 432.40  401.60  400.00  398.50  273.50  251.15  249.41  247.00  132.00  208.00  342.80  559.00  672.00
400X300(400*315) 432.70  401.60  400.00  398.50  344.50  316.55  315.05  312.00  165.00  208.00  370.00  586.35  752.00



产品名称 尺寸 包装量 长（cm) 宽(cm) 高(cm)
异三通PN16 DN20*15 285 43.5 31 30
DN25*15 180 43.5 31 30
DN25*20 120 43.5 31 30
DN32*15 152 43.5 31 30
DN32*20 225 48.5 36 32
DN32*25 108 43.5 31 30
DN40*15 93 43.5 31 30
DN40*20 84 43.5 31 30
DN40*25 105 48.5 36 32
DN40*32 105 48.5 36 32
DN50*15 72 48.5 36 32
DN50*20 72 48.5 36 32
DN50*25 81 53 38 35.5
DN50*32 78 53 38 35.5
DN50*40 62 53 38 35.5
DN65*15 46 53 38 31.5
DN65*20 46 53 38 31.5
DN65*25 44 53 38 31.5
DN65*32 40 53 38 31.5
异三通PN16 DN65*40 36 53 38 31.5
DN65*50 32 53 38 31.5
DN80*20 30 53 38 35.5
DN80*25 30 53 38 35.5
DN80*32 28 53 38 35.5
DN80*40 28 53 38 35.5
DN80*50 24 53 38 35.5
DN80*65 24 53 38 38
DN100*20 18 42.5 42 38
DN100*25 18 42.5 42 38
DN100*32 18 42.5 42 38
DN100*40 18 42.5 42 38
DN100*50 18 42.5 42 38
DN100*65 12 38 38 43
DN100*80 12 41 36 46.5
De125*110 12 46 40 52
DN125*40 12 51 36 49
DN125*50 8 42 33 52
DN125*65 8 42 33 52
DN125*80 8 43.5 36 51.5
DN125*100 8 45.5 36 53
De140*125 8 48 34 58
DN150*50 4 53 38 31.5
DN150*65 4 45 38 31
DN150*80 4 45 38 31
DN150*100 4 48.5 36 32
DN150*125 4 53 38 31.5
De200*90 2 48 30 38
De200*140 2 47 33 40
De200*110 2 48 30 38
De200*160 2 47 33 40
DN200*50 2 53 31 41
DN200*65 2 53 31 41
DN200*80 2 53 31 41
DN200*100 2 53 31 41
DN200*125 2 53 36 42
DN200*150 2 53 36 42
De225*200 2 51 36 46
异三通PN16 De250*63 2 57 40 46
De250*75 2 57 40 46
De250*90 2 57 40 46
De250*110 2 57 40 46
De250*140 2 57 40 46
De250*160 2 57 40 46
De250*225 1 42 33 52
DN250*200 1 45.5 36 53
DN300*80 1 41 36 46.5
DN300*100 1 41 36 46.5
DN300*125 1 43.5 36 51.5
DN300*150 1 43.5 36 51.5
DN300*200 1 45.5 36 53
De315*250 1 47 37 67
DN300*250 1 47 37 67
De355*200 1 51 36 67
De355*250 1 49 41 62
DN350*300 1 51.5 41 66
De400*200 1 55 41 72.5
De400*250 1 55 46 65
DN400*300 1 56 45 70
DN400*350 1 60 45 77
