一体法兰 PN10

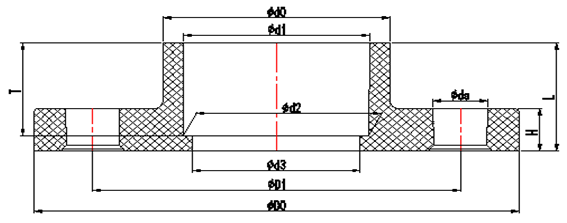

| 尺寸（De） | 外形尺寸（mm） | ||||||||||
| D0 | D1 | d0 | d1 | d2 | d3 | da | T | H | L | n | |
| 20 | 94.00 | 65.00 | 28.30 | 20.24 | 19.96 | 19.00 | 14.00 | 17.00 | 14.50 | 24.50 | 4 |
| 25 | 104.00 | 75.00 | 33.20 | 25.24 | 24.95 | 24.00 | 14.00 | 19.50 | 14.50 | 24.80 | 4 |
| 32 | 114.10 | 85.00 | 41.60 | 32.25 | 31.95 | 31.00 | 14.00 | 23.00 | 13.50 | 23.30 | 4 |
| 40 | 133.50 | 100.00 | 49.60 | 40.28 | 39.95 | 39.00 | 18.00 | 27.00 | 17.20 | 36.00 | 4 |
| 50 | 148.00 | 110.00 | 57.40 | 50.33 | 49.94 | 49.00 | 18.00 | 32.00 | 15.70 | 46.50 | 4 |
| 63 | 164.00 | 125.00 | 71.40 | 63.34 | 62.93 | 62.00 | 18.00 | 38.50 | 17.00 | 48.50 | 4 |
| 75 | 183.40 | 145.00 | 86.80 | 75.35 | 74.93 | 73.00 | 18.00 | 44.50 | 19.30 | 61.50 | 4 |
| 90 | 198.50 | 160.00 | 101.30 | 90.38 | 89.93 | 88.50 | 18.00 | 52.00 | 19.50 | 70.00 | 8 |
| 110 | 218.20 | 180.00 | 123.20 | 110.42 | 109.92 | 108.00 | 18.00 | 62.00 | 19.10 | 80.00 | 8 |
| 140 | 249.00 | 210.00 | 152.80 | 140.58 | 139.88 | 138.00 | 18.00 | 77.00 | 20.00 | 87.00 | 8 |
| 160 | 283.50 | 240.00 | 176.20 | 160.62 | 159.87 | 158.00 | 22.00 | 87.00 | 22.00 | 105.00 | 8 |
| 180 | 284.00 | 240.00 | 202.60 | 180.81 | 179.91 | 178.50 | 22.00 | 97.00 | 25.30 | 114.00 | 8 |
| 200 | 340.50 | 295.00 | 219.40 | 200.90 | 199.85 | 197.00 | 22.00 | 107.00 | 25.50 | 128.50 | 8 |
| 250 | 394.00 | 350.00 | 272.50 | 251.15 | 249.41 | 247.00 | 22.00 | 132.00 | 31.00 | 156.00 | 12 |
| 280 | 403.00 | 355.00 | 303.90 | 281.46 | 280.16 | 278.00 | 22.00 | 147.00 | 29.70 | 167.00 | 12 |
| 产品名称 | 尺寸 | 包装量 | 长（cm) | 宽(cm) | 高(cm) |
| 一体法兰PN10 | De20 | 150 | 39 | 30 | 28.5 |
| De25 | 135 | 39 | 30 | 28.5 | |
| De32 | 120 | 39 | 30 | 28.5 | |
| De40 | 88 | 41 | 41 | 24 | |
| De50 | 80 | 47 | 47 | 26 | |
| De63 | 36 | 43.5 | 31 | 30 | |
| De75 | 28 | 44.5 | 33 | 34.5 | |
| De90 | 30 | 53 | 38 | 35.5 | |
| De110 | 24 | 53 | 38 | 38 | |
| De140 | 12 | 51 | 49 | 28 | |
| De160 | 8 | 53 | 38 | 35.5 | |
| De180 | 6 | 53 | 38 | 31.5 | |
| De200 | 4 | 53 | 38 | 35.5 | |
| De250 | 3 | 40.5 | 40.5 | 49 | |
| De280 | 3 | 41 | 41 | 52.5 |
