PVC阀门

PVC法兰式双由令球阀

产品介绍


产品名称 PVC法兰式双由令球阀
材料 PVC
尺寸 DN15~DN100
颜色 深灰、其他颜色
连接 法兰
压力 150psi
标准 DIN, BS, ANSI, JIS; NPT, BSPT, CNS
认证证书 ISO14001,ISO9001,SGS, NSF,CE

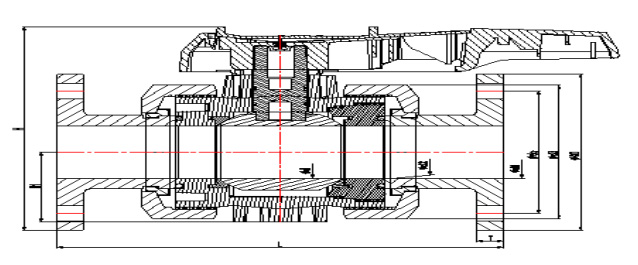

（DIN)



尺寸（mm） 工作压力
(kg/c?)
SizeDN（De） D0 d0 d1 d2 d3 d H1 H T L
15(20) 95.00  65.00  20.30  19.95  51.50  15.50  26.30  103.90  13.00  143.00  10
20(25) 105.00  75.00  25.30  24.95  59.00  20.50  30.60  114.66  14.00  172.00  10
25(32) 115.00  85.00  32.30  31.90  70.00  26.00  39.10  127.56  15.00  187.00  10
32(40) 140.00  100.00  40.35  39.90  85.40  33.00  44.20  157.51  15.00  190.00  10
40(50) 150.00  110.00  50.35  49.90  98.90  39.00  52.20  166.00  17.00  212.00  10
50(63) 165.00  125.00  63.40  62.90  122.20  51.00  71.30  197.50  17.00  234.00  10
65(75) 185.00  145.00  75.40  74.90  158.60  64.00  82.80  241.20  18.00  290.00  10
80(90) 200.00  160.00  90.50  89.90  192.10  81.00  99.30  261.20  18.00  310.00  10
100(110) 220.00  180.00  110.60  109.90  223.60  99.00  115.20  286.68  18.00  372.00  10

 (ASTM)



Dimension（mm） Working Pressure
(kg/c?)
Size（"） D0 d0 d1 d2 d3 d H1 H T L
1/2" 95.00  70.00  22.40  19.95  51.50  15.50  26.30  103.90  13.00  143.00  10
3/4" 100.00  75.00  26.45  24.95  59.00  20.50  30.60  114.66  14.00  172.00  10
1" 125.00  90.00  32.55  31.90  70.00  26.00  39.10  127.56  15.00  187.00  10
1-1/4" 135.00  100.00  38.60  39.90  85.40  33.00  44.20  157.51  15.00  190.00  10
1-1/2" 140.00  105.00  48.70  49.90  98.90  39.00  52.20  166.00  17.00  212.00  10
2" 155.00  120.00  60.80  62.90  122.20  51.00  71.30  197.50  19.00  234.00  10
2-1/2" 175.00  140.00  76.80  74.90  158.60  64.00  82.80  241.20  20.00  290.00  10
3" 185.00  150.00  89.60  89.90  192.10  81.00  99.30  261.20  20.50  310.00  10
4" 210.00  175.00  114.70  109.90  223.60  99.00  115.20  286.68  21.00  372.00  10

(JIS)VALVE



Dimension（mm） Working Pressure
(kg/c?)
Size    DN（De） D0 d0 d1 d2 d3 d H1 H T L
15(20) 95.00  70.00  22.40  19.95  51.50  15.00  26.30  103.90  15.00  145.00  10
20(25) 100.00  75.00  26.45  24.95  59.00  20.00  30.60  114.66  15.00  175.00  10
25(32) 125.00  90.00  32.55  31.90  70.00  25.00  39.10  127.56  15.00  190.00  10
32(40) 135.00  100.00  38.60  39.90  85.40  30.00  44.20  157.51  16.00  195.00  10
40(50) 140.00  105.00  48.70  49.90  98.90  40.00  52.20  166.00  17.00  220.00  10
50(63) 155.00  120.00  60.80  62.90  122.20  50.00  71.30  197.50  21.00  234.00  10
65(75) 175.00  140.00  76.80  74.90  158.60  63.00  82.80  241.20  23.00  300.00  10
80(90) 185.00  150.00  89.60  89.90  192.10  80.00  99.30  261.20  23.50  320.00  10
100(110) 210.00  175.00  114.70  109.90  223.60  100.00  115.20  286.68  23.50  387.00  10

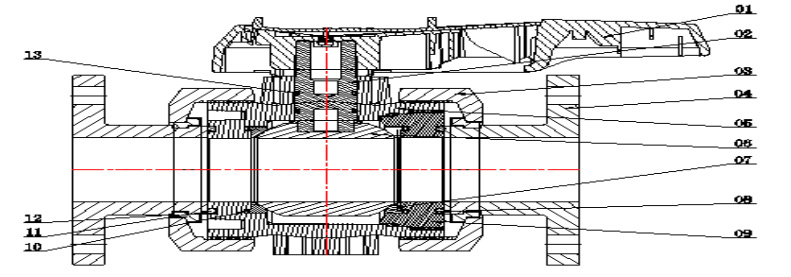

MATERIAL TABLE



No. 部件 数量 材料
01 手柄 1  PVC-U/PP+GF30%
02 连接杆 1  PVC-U/PVC-C
03 螺帽 2  PVC-U/PVC-C
04 一体法兰 2  PVC-U/PVC-C
05 阀体 1  PVC-U/PVC-C
06 球心 1  PVC-U/PVC-C
07 止泻圈 2  PTFE/TPE+PP
08 O型圈1 2  EPDM/FPM
09 调节单盖 1  PVC-U/PVC-C
10 O型圈2 2  EPDM/FPM
11 O型圈3 1  EPDM/FPM
12 固定卡环 2  PVC-U/PVC-C
13 O型圈4 2  EPDM/FPM

包装



序号 描述 尺寸 个/箱 单重 (g/pcs) 长(cm) 宽(cm) 高(cm)
1 PVC法兰式双由令球阀 DN15 24 273.46  43 34 36
2 DN20 18 395.23  38 37 39
3 DN25 18 561.00  42.5 42 38.5
4 DN32 8 855.14  44.5 33 34.5
5 DN40 12 1290.19  46.5 39.5 57.5
6 DN50 8 1846.13  50 37 42
7 DN65 2 3801.16  42.5 42 38.5
8 DN80 2 5198.38  42.5 42 38.5
9 DN100 1 7857.96  47 33 40
