PVC阀门

PVC插口双由令球阀

产品介绍


产品名称 PVC插口双由令球阀
材料 PVC
尺寸 De20~De110
颜色 深灰、其他颜色
连接 插口
压力 1.0MPA/1.6MPA
标准 DIN, BS, CNS, JIS; NPT, BSPT, ANSI
认证证书 ISO14001,ISO9001,CE, NSF,SGS
使用温度 常温

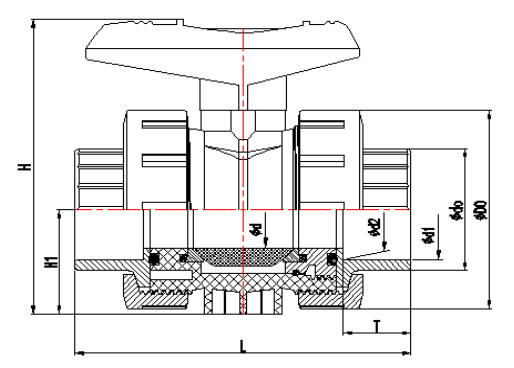

(DIN)



Dimension（mm） Working Pressure
(kg/c?)
Size     DN（De） D0 d0 d1 d2 d T H1 H L
15(20) 51.50  27.40  20.30  19.95  15.50  17.00  26.30  82.80  95.50  10
20(25) 59.00  32.70  25.30  24.95  20.50  19.50  30.60  92.80  109.10  10
25(32) 70.00  41.30  32.30  31.90  26.00  23.00  39.10  109.20  122.60  10
32(40) 85.40  49.60  40.35  39.90  33.00  27.00  44.20  131.80  147.30  10
40(50) 98.90  60.20  50.35  49.90  39.00  32.00  52.20  143.20  158.80  10
50(63) 122.20  76.00  63.40  62.90  51.00  38.50  71.30  175.70  182.80  10
65(75) 158.60  89.60  75.40  74.90  64.00  44.50  82.80  231.50  234.00  10
80(90) 192.10  105.40  90.50  89.90  81.00  52.00  99.30  260.60  255.00  10
100(110) 223.60  128.40  110.60  109.90  99.00  62.00  115.20  292.10  297.00  10

(ASTM)



Dimension（mm） Working Pressure(kg/c?)
Size（*"） D0 d0 d1 d2 d3 d H1 H T L M
1/2" 51.50  30.43  20.95  18.63  16.00  15.50  26.30  82.80  17.00  95.50  1/2" 10
3/4" 59.00  36.30  26.44  24.12  20.60  20.50  30.60  92.80  19.50  109.10  3/4" 10
1" 70.00  44.61  33.25  30.29  26.00  26.00  39.10  109.20  23.00  122.60  1" 10
1-1/4" 85.40  53.87  41.91  38.95  33.00  33.00  44.20  131.80  27.00  147.30  1-1/4" 10
1-1/2" 98.90  61.12  47.80  44.85  39.00  39.00  52.20  143.20  32.00  158.80  1-1/2" 10
2" 122.20  73.83  59.61  56.66  51.00  51.00  71.30  175.70  38.50  182.80  2" 10
2-1/2" 158.60  87.71  75.18  74.23  64.00  64.00  82.80  231.50  44.50  234.00  2-1/2" 10
3" 192.10  106.81  87.88  84.93  81.00  81.00  99.30  260.60  52.00  255.00  3" 10
4" 223.60  133.46  113.03  110.07  99.00  99.00  115.20  292.10  62.00  297.00  4" 10

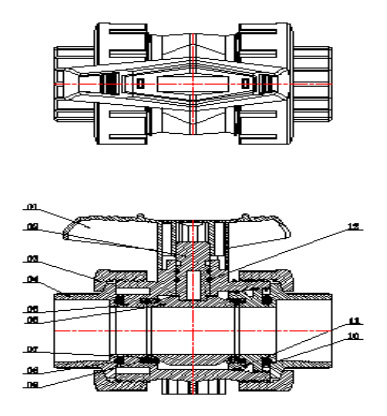

材料



No. 部件 数量 材料
01 手柄 1  PVC-U/PP+GF30%
02 连接杆 1  PVC-U/PVC-C
03 螺帽 2  PVC-U/PVC-C
04 承口 2  PVC-U/PVC-C
05 阀体 1  PVC-U/PVC-C
06 球心 1  PVC-U/PVC-C
07 止泻圈 2  PTFE/TPE+PP
08 O型圈1 2  EPDM/FPM
09 O型圈2 2  EPDM/FPM
10 调节单盖 1  PVC-U/PVC-C
11 O型圈3 1  EPDM/FPM
12 O型圈4 2  EPDM/FPM

包装



序号 描述 尺寸 个/箱 单重 (g/pcs) 长(cm) 宽(cm) 高(cm)
1 PVC插口双由令球阀 DN15 81 171.86  48.5 36 32
2 DN20 60 257.99  48.5 36 32
3 DN25 57 411.33  53 38 38
4 DN32 30 663.26  53 38 38
5 DN40 20 1003.42  53 38 38
6 DN50 12 1670.19  53 38 38
7 DN65 6 3931.18  53 37 51.5
8 DN80 4 5680.18  57 42 39
9 DN100 2 8726.96  55 45 32







发表日期：2018-11-29  浏览次数：
