| 产品名称 | CPVC摆动式底阀 |
| 材料 | PVC-C |
| 尺寸 | De75-De160; 2-1/2"-6" |
| 颜色 | 浅灰 |
| 连接 | 插口 |
| 压力 | PN10, PN16, medium pressure |
| 标准 | GB/DIN/ISO4422 |
| 认证证书 | ISO14001,SGS,CE, ISO9001,NSF |
（DIN）VALVE

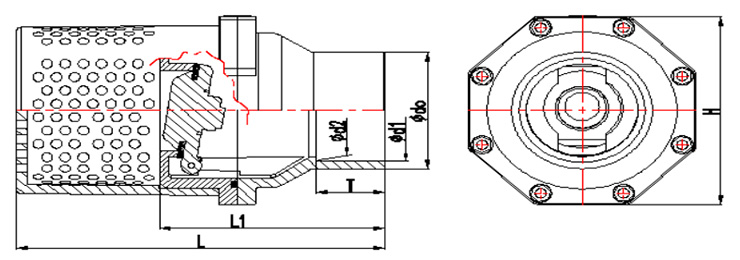

| Dimension (mm) |
Working Pressure （?/C?） |
Minimum Open Pressure （?/C?） |
|||||||
| Size DN(De) | d0 | d1 | d2 | T | L1 | L | H | ||
| 65(75) | 88.20 | 75.40 | 74.90 | 43.70 | 160.00 | 266.00 | 169.00 | 6 | 0.15～0.3 |
| 80(90) | 104.60 | 90.50 | 89.90 | 51.20 | 167.50 | 273.50 | 169.00 | 6 | 0.15～0.3 |
| 100(110) | 125.40 | 110.60 | 109.90 | 61.20 | 218.00 | 379.00 | 206.00 | 6 | 0.15～0.3 |
| De125（125） | 145.50 | 125.70 | 124.90 | 68.70 | 215.50 | 386.50 | 206.00 | 6 | 0.15～0.3 |
| 125(140) | 164.00 | 140.75 | 139.90 | 76.30 | 294.80 | 496.30 | 285.00 | 6 | 0.15～0.3 |
| 150(160) | 186.00 | 160.80 | 159.90 | 87.00 | 304.50 | 505.80 | 285.00 | 6 | 0.15～0.3 |

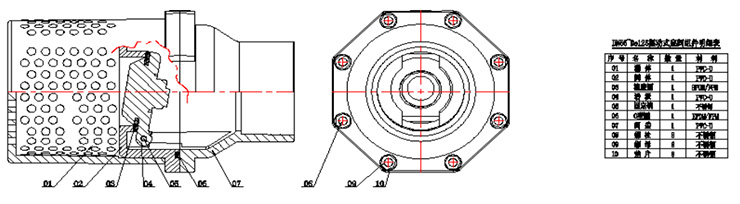

DN65-De125
| No. | 部件 | 数量 | 材料 |
| 01 | 漏体 | 1 | PVC-U/PVC-C |
| 02 | 阀体 | 1 | PVC-U/PVC-C |
| 03 | 橡胶圈 | 1 | EPDM/FPM |
| 04 | 活板 | 1 | PVC-U/PVC-C |
| 05 | 固定销 | 1 | Stainless Steel |
| 06 | O型圈 | 1 | EPDM/FPM |
| 07 | 阀盖 | 1 | PVC-U/PVC-C |
| 08 | 螺栓 | 8 | Stainless Steel |
| 09 | 螺母 | 8 | Stainless Steel |
| 10 | 垫片 | 8 | Stainless Steel |

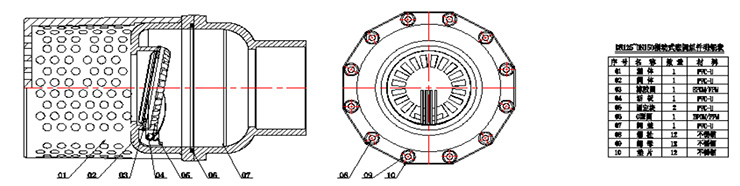

DN125-DN150
| No. | 部件 | 数量 | 材料 |
| 01 | 漏体 | 1 | PVC-U/PVC-C |
| 02 | 阀体 | 1 | PVC-U/PVC-C |
| 03 | 橡胶圈 | 1 | EPDM/FPM |
| 04 | 活板 | 1 | PVC-U/PVC-C |
| 05 | 固定销 | 2 | Stainless Steel |
| 06 | O型圈 | 1 | EPDM/FPM |
| 07 | 阀盖 | 1 | PVC-U/PVC-C |
| 08 | 螺栓 | 12 | Stainless Steel |
| 09 | 螺母 | 12 | Stainless Steel |
| 10 | 垫片 | 12 | Stainless Steel |
包装
| 序号 | 描述 | 尺寸 | 个/箱 | 单重 (g/pcs) | 长(cm) | 宽(cm) | 高(cm) |
| 1 | CPVC摆动式底阀 | DN65 | 8 | 1569.70 | 36 | 36 | 46 |
| 2 | DN80 | 8 | 1727.00 | 36 | 36 | 46 | |
| 3 | DN100 | 4 | 2245.10 | 44 | 44 | 31 | |
| 4 | De125 | 4 | 4920.30 | 44 | 44 | 31 | |
| 5 | DN125 | 1 | 2982.10 | 30 | 30 | 41 | |
| 6 | DN150 | 1 | 7593.30 | 30 | 30 | 41 |
