| 产品名称 | PVC单由令底阀 |
| 材料 | PVC-u/UPVC |
| 尺寸 | DN15-50 |
| 颜色 | 深灰 |
| 连接 | 插口 |
| 压力 | PN10, PN16 |
| 标准 | DIN |
| 认证证书 | ISO14001,ISO9001,SGS,CE, NSF |
（DIN）VALVE

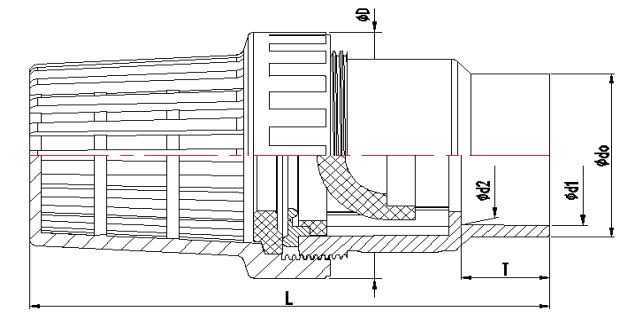

| Dimension (mm) | Working Pressure（?/C?） | Minimum Open Pressure（?/C?） | ||||||
| Size DN(De) | D | d0 | d1 | d2 | T | L | ||
| 15(20) | 47.00 | 27.90 | 20.30 | 19.96 | 16.50 | 113.00 | 10 | 0.15～0.3 |
| 20(25) | 53.90 | 32.50 | 25.30 | 24.95 | 19.00 | 132.40 | 10 | 0.15～0.3 |
| 25(32) | 67.00 | 40.30 | 32.30 | 31.90 | 22.50 | 145.70 | 10 | 0.15～0.3 |
| 32(40) | 78.50 | 49.30 | 40.35 | 39.90 | 26.50 | 177.40 | 10 | 0.15～0.3 |
| 40(50) | 93.00 | 61.60 | 50.35 | 49.90 | 31.50 | 201.60 | 10 | 0.15～0.3 |
| 50(63) | 110.60 | 74.00 | 63.40 | 62.90 | 36.70 | 215.80 | 10 | 0.15～0.3 |

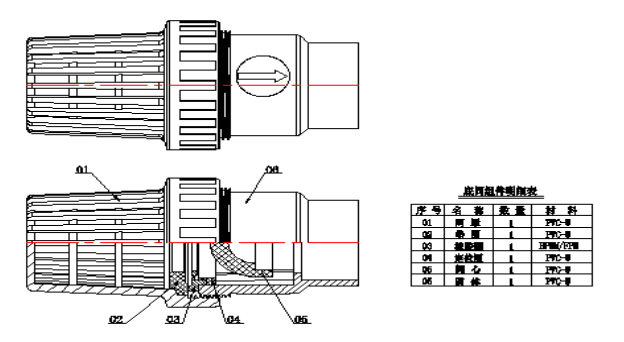

| 材料 | |||
| No. | 部件 | 数量 | 材料 |
| 01 | 网罩 | 1 | PVC-U/PVC-C |
| 02 | 垫圈 | 1 | PVC-U/PVC-C |
| 03 | 橡胶圈 | 1 | EPDM/FPM |
| 04 | 定位圈 | 1 | PVC-U/PVC-C |
| 05 | 阀芯 | 1 | PVC-U/PVC-C |
| 06 | 阀体 | 1 | PVC-U/PVC-C |
包装
| 序号 | 描述 | 尺寸 | 个/箱 | 单重 (g/pcs) | 长(cm) | 宽(cm) | 高(cm) |
| 1 | PVC单由令底阀 | DN15 | 224 | 95.16 | 37 | 34 | 33 |
| 2 | DN20 | 196 | 191.14 | 40 | 40 | 40 | |
| 3 | DN25 | 90 | 261.49 | 43 | 34 | 36 | |
| 4 | DN32 | 72 | 404.36 | 51 | 49 | 28 | |
| 5 | DN40 | 27 | 655.97 | 43.5 | 31 | 30 | |
| 6 | DN50 | 18 | 1023.80 | 37 | 34 | 33 | |
| 7 | DN65 | 18 | 1647.36 | 40 | 40 | 40 | |
| 8 | DN80 | 8 | 2453.88 | 30.5 | 30.5 | 45.5 | |
| 9 | DN100 | 4 | 3819.53 | 36 | 36 | 26 |
