| 产品名称 | CPVC插口式隔膜阀 |
| 材料 | PVC-C/CPVC |
| 尺寸 | De20-De63 |
| 颜色 | 浅灰 |
| 连接 | 插口 |
| 压力 | PN10, PN16, medium pressure |
| 标准 | GB/DIN/ISO4422/ASTM/ANSI |
| 认证证书 | ISO14001,SGS,CE, ISO9001,NSF |
(DIN)VALVE

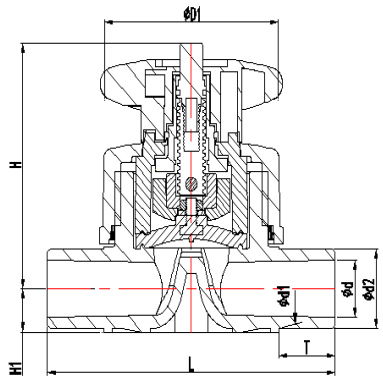

| Dimension(mm) |
Working Pressure （?/C?） |
||||||||
| Size DN(De) | D1 | d1 | d2 | d | H1 | H | T | L | |
| 15(20) | 80.00 | 20.30 | 19.95 | 20.10 | 14.00 | 90.00 | 16.50 | 124.00 | 10 |
| 20(25) | 80.00 | 25.30 | 24.95 | 25.10 | 18.00 | 102.00 | 19.00 | 144.00 | 10 |
| 25(32) | 94.00 | 32.30 | 31.90 | 32.10 | 21.00 | 119.00 | 22.50 | 154.00 | 10 |
| 32(40) | 117.00 | 40.35 | 39.90 | 40.15 | 26.00 | 126.00 | 26.50 | 174.00 | 10 |
| 40(50) | 117.00 | 50.35 | 49.90 | 50.15 | 33.00 | 139.00 | 31.50 | 194.00 | 7 |
| 50(63) | 152.00 | 63.40 | 62.90 | 63.20 | 39.00 | 172.00 | 36.70 | 234.00 | 7 |
(ASTM)VALVE
| Dimension(mm) |
Working Pressure （?/C?） |
||||||||
| Size(") | D1 | d1 | d2 | d | H1 | H | T | L | |
| 1/2" | 80.00 | 21.54 | 21.23 | 21.34 | 14.00 | 90.00 | 23.22 | 124.00 | 10 |
| 3/4" | 80.00 | 26.87 | 26.57 | 26.67 | 18.00 | 102.00 | 26.40 | 144.00 | 10 |
| 1" | 94.00 | 33.66 | 33.27 | 33.40 | 21.00 | 119.00 | 29.57 | 154.00 | 10 |
| 1-1/4" | 117.00 | 42.42 | 42.04 | 42.16 | 26.00 | 126.00 | 32.75 | 174.00 | 10 |
| 1-1/2" | 117.00 | 48.56 | 48.11 | 48.26 | 33.00 | 139.00 | 35.93 | 194.00 | 7 |
| 2" | 152.00 | 60.63 | 60.17 | 60.33 | 39.00 | 172.00 | 39.10 | 234.00 | 7 |

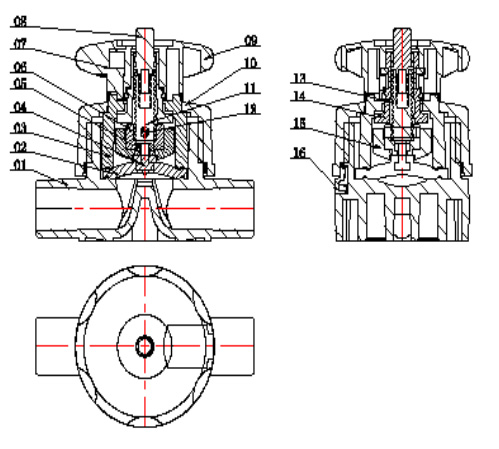

材料
| No. | 部件 | 数量 | 材料 |
| 01 | 阀体 | 1 | PVC-U/PVC-C |
| 02 | 隔膜阀 | 1 | EPDM/FPM |
| 03 | 隔膜片封水套 | 1 | PP+GF30% |
| 04 | 六角螺栓 | 1 | Stainless Steel |
| 05 | 六角螺母 | 1 | Stainless Steel |
| 06 | 阀瓣嵌件 | 1 | Brass(H62) |
| 07 | 手轮锁块 | 1 | PP |
| 08 | 提示杆（内外嵌件） | 1 | PP |
| 09 | 手轮 | 1 | PP+GF30% |
| 10 | 阀杆螺帽 | 1 | PP+GF30% |
| 11 | 阀杆 | 1 | Stainless Steel 304 |
| 12 | ф4销钉 | 1 | Stainless Steel |
| 13 | 阀杆螺母嵌件 | 1 | Brass(H62) |
| 14 | 阀杆螺母 | 1 | PPS+GF30% |
| 15 | 阀瓣 | 1 | PP+GF30% |
| 16 | 阀体螺母定位齿 | 1 | PP+GF30% |
包装
| 序号 | 描述 | 尺寸 | 个/箱 | 单重 (g/pcs) | 长(cm) | 宽(cm) | 高(cm) |
| 1 | CPVC插口式隔膜阀 | DN15 | 32 | 223.85 | 30 | 30 | 41 |
| 2 | DN20 | 24 | 336.38 | 37 | 34 | 33 | |
| 3 | DN25 | 24 | 478.72 | 53.5 | 44.5 | 30 | |
| 4 | DN32 | 16 | 723.14 | 45 | 38 | 31 | |
| 5 | DN40 | 18 | 1226.17 | 41 | 41 | 56.5 | |
| 6 | DN50 | 12 | 1958.22 | 50 | 50 | 42 |
