| 产品名称 | CPVC电动式蝶阀 |
| 材料 | PVC-C/FPM/EPDM/PP+GF |
| 尺寸 | 63mm-315mm; 2"-12" |
| 颜色 | 浅灰 |
| 连接 | 法兰 |
| 压力 | 10bar |
| 标准 | JIS/ASTM/CNS/ISO 4422/ANSI/DIN |
| 认证证书 | ISO14001,NSF, ISO9001,SGS,CE |
(DIN/ASTM/JIS)VALVE

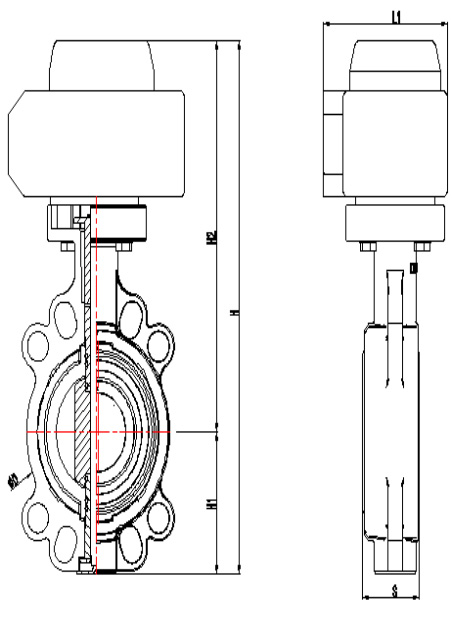

| Size DN（De） | Dimension（mm） |
Working Pressure (kg/C?) |
|||||
| D | H | H1 | H2 | S | L1 | ||
| 50(63) | 104.00 | 339.48 | 77.00 | 262.48 | 44.50 | 120.00 | 10 |
| 65(75) | 114.30 | 352.13 | 83.00 | 269.13 | 46.00 | 120.00 | 10 |
| 80(90) | 130.00 | 364.13 | 89.00 | 275.13 | 48.60 | 120.00 | 10 |
| 100(110) | 160.40 | 429.77 | 104.00 | 325.77 | 55.50 | 130.00 | 10 |
| 125(140) | 186.00 | 446.47 | 117.00 | 339.47 | 63.00 | 130.00 | 10 |
| 150(160) | 215.00 | 477.30 | 130.00 | 347.30 | 72.00 | 130.00 | 10 |
| 200(225) | 269.00 | 526.54 | 158.00 | 368.54 | 73.00 | 130.00 | 6 |
| 250(280) | 324.00 | 660.51 | 205.00 | 455.51 | 113.00 | 170.00 | 6 |
| 300(315) | 336.60 | 705.24 | 228.00 | 477.24 | 114.40 | 170.00 | 6 |
材料
| No. | 部件 | 数量 | 材料 |
| 01 | 电动控制器 | 1 | aluminium alloy |
| 02 | 档圈 | 1 | Stainless Steel 304/316 |
| 03 | 定位套 | 1 | PP+GF30% |
| 04 | 垫片 | 1 | PP+GF30% |
| 05 | 螺栓 | 4 | Stainless Steel 304/316 |
| 06 | 阀体 | 1 | PP+GF30% |
| 07 | 导向套 | 2 | PVC-U/PVC-C |
| 08 | O型圈 | 8 | EPDM/FPM |
| 09 | 阀门套 | 1 | PVC-U/PVC-C |
| 10 | 阀板 | 1 | PVC-U/PVC-C |
| 11 | 油封 | 1 | EPDM/FPM |
| 12 | 传动杆 | 1 | Stainless Steel 304/316 |
| 13 | 胶圈 | 2 | EPDM/FPM |
| 14 | 档圈 | 1 | Stainless Steel 304/316 |
| 15 | 垫圈 | 1 | Stainless Steel 304/316 |
| 16 | 垫圈盖 | 1 | PP+GF30% |
包装
| 序号 | 描述 | 尺寸 | 个/箱 | 单重 (g/pcs) | 长(cm) | 宽(cm) | 高(cm) |
| 1 | CPVC电动式蝶阀 | DN50 | 2 | 2218.70 | 36 | 36 | 26 |
| 2 | DN65 | 2 | 2317.70 | 47.5 | 47.5 | 25.5 | |
| 3 | DN80 | 2 | 2504.70 | 47.5 | 47.5 | 25.5 | |
| 4 | DN100 | 2 | 3454.00 | 49 | 40 | 26.5 | |
| 5 | DN125 | 2 | 3981.34 | 49 | 40 | 26.5 | |
| 6 | DN150 | 2 | 6820.00 | 49 | 40 | 26.5 | |
| 7 | DN200 | 1 | 9865.90 | 54 | 28 | 33 | |
| 8 | DN250 | 1 | 18308.95 | 69 | 35.5 | 37 | |
| 9 | DN300 | 1 | 21388.95 | 74 | 40 | 30 |
