| 产品名称 | CPVC由令式隔膜阀 |
| 材料 | CPVC/PVC-C |
| 尺寸 | 20mm-63mm;1/2'-2" |
| 颜色 | 浅灰 |
| 连接 | 由令连接 |
| 压力 | PN10, PN16 |
| 标准 | ASTM/ANSI/GB/DIN/ISO4422 |
| 认证证书 | ISO14001,SGS,CE, ISO9001,NSF |

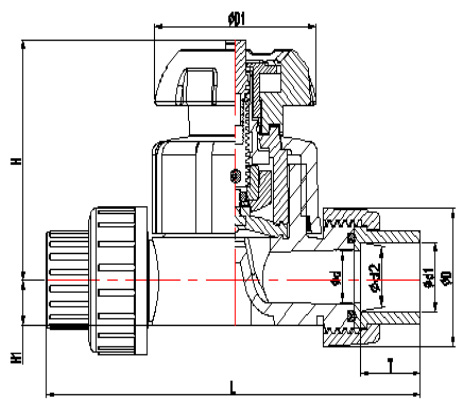

(DIN)VALVE
| Dimension（mm） |
Working Pressure （?/C?） |
|||||||||
| Size DN（De） | D | D1 | d1 | d2 | d | H1 | H | T | L | |
| 15(20) | 46.50 | 80.00 | 20.30 | 19.95 | 16.00 | 14.00 | 90.00 | 16.50 | 128.00 | 10 |
| 20(25) | 53.50 | 80.00 | 25.30 | 24.95 | 20.00 | 18.00 | 102.00 | 19.00 | 152.00 | 10 |
| 25(32) | 64.00 | 94.00 | 32.30 | 31.90 | 26.00 | 21.00 | 119.00 | 22.50 | 166.00 | 10 |
| 32(40) | 74.50 | 117.00 | 40.35 | 39.90 | 34.00 | 26.00 | 126.00 | 26.50 | 192.00 | 10 |
| 40(50) | 85.00 | 117.00 | 50.35 | 49.90 | 43.00 | 33.00 | 139.00 | 31.50 | 222.00 | 7 |
| 50(63) | 100.00 | 152.00 | 63.40 | 62.90 | 56.00 | 39.00 | 172.00 | 36.70 | 266.00 | 7 |
(ASTM)VALVE
| Dimension（mm） |
Working Pressure （?/C?） |
|||||||||
| Size（"） | D | D1 | d1 | d2 | d | H1 | H | T | L | |
| 1/2" | 46.50 | 80.00 | 21.54 | 21.23 | 16.00 | 14.00 | 90.00 | 23.22 | 141.00 | 10 |
| 3/4" | 53.50 | 80.00 | 26.87 | 26.57 | 20.00 | 18.00 | 102.00 | 26.40 | 166.80 | 10 |
| 1" | 64.00 | 94.00 | 33.66 | 33.27 | 26.00 | 21.00 | 119.00 | 29.57 | 180.00 | 10 |
| 1-1/4" | 74.50 | 117.00 | 42.42 | 42.04 | 34.00 | 26.00 | 126.00 | 32.75 | 204.00 | 10 |
| 1-1/2" | 85.00 | 117.00 | 48.56 | 48.11 | 43.00 | 33.00 | 139.00 | 35.93 | 231.00 | 7 |
| 2" | 100.00 | 152.00 | 60.63 | 60.17 | 56.00 | 39.00 | 172.00 | 39.10 | 272.00 | 7 |

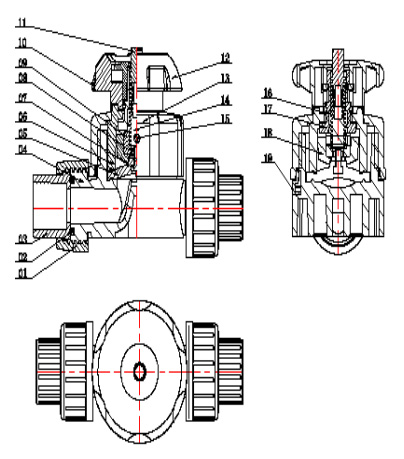

材料
| No. | 部件 | 数量 | 材料 |
| 01 | 承口螺帽 | 2 | PVC-U/PVC-C |
| 02 | O型圈 | 2 | EPDM/FPM |
| 03 | 承口（国标） | 2 | PVC-U/PVC-C |
| 04 | 阀体 | 1 | PVC-U/PVC-C |
| 05 | 隔膜片 | 1 | EPDM/FPM |
| 06 | 隔膜片封水套 | 1 | PP+GF30% |
| 07 | 六角螺栓 | 1 | Stainless Steel |
| 08 | 六角螺母 | 1 | Stainless Steel |
| 09 | 阀瓣嵌件 | 1 | Brass（H62) |
| 10 | 手轮锁块 | 1 | PP |
| 11 | 指示杆（内外嵌件） | 1 | PP |
| 12 | 手轮 | 1 | PP+GF30% |
| 13 | 阀体螺母 | 1 | PP+GF30% |
| 14 | 阀杆 | 1 | Stainless Steel 304 |
| 15 | ∮4销钉 | 1 | Stainless Steel |
| 16 | 阀杆螺母嵌件 | 1 | Brass（H62) |
| 17 | 阀杆螺母 | 1 | PP+GF40% |
| 18 | 阀瓣 | 1 | PP+GF30% |
| 19 | 阀体螺母定位齿 | 1 | PP+GF30% |
包装
| 序号 | 描述 | 尺寸 | 个/箱 | 单重 (g/pcs) | 长(cm) | 宽(cm) | 高(cm) |
| 1 | CPVC由令式隔膜阀 | DN15 | 54 | 272.91 | 47.5 | 32 | 34.5 |
| 2 | DN20 | 30 | 412.50 | 48 | 41 | 35 | |
| 3 | DN25 | 18 | 551.43 | 41 | 36 | 46.5 | |
| 4 | DN32 | 12 | 880.00 | 48.5 | 36 | 32 | |
| 5 | DN40 | 4 | 1111.66 | 30 | 30 | 41 | |
| 6 | DN50 | 6 | 2260.60 | 48 | 31 | 44 |
